一、概述
HLQ 系列耐磨三通球阀，是针对火力发电厂灰渣排放系统、矿山尾矿排放 和水力、石油、化工等行业研制的一种可换向的新型截止阀。 该型阀是集传统的球阀和闸阀的优点为一体，结合发电厂、水利工程、矿山、 石油和化工等管路系统的工作特点和环境条件，使其具备三条各成 120°角的流 道，可以同时控制二进一出或二出一进的管路，且具有耐磨损、流阻小、换向迅 速、启闭灵活、安全可靠等优点，是最为理想的倒泵、换管时切换流向的新型三 通阀门。 该型阀适用于液体、气体及各种浆体介质管路上作换向截止使用，但严禁用 作调流使用，且换向必须到位，即必须保证一条管线全开，另一条管线全关，否 则，将达不到换向之目的，且使阀门快速损坏。
二、工作条件和主要技术参数
1 工作条件
（1）环境温度：-20℃~60℃；
（2）系统工作温度：≤120℃/≤250℃；
（3）系统耐压能力：1.0MPa~6.3MPa；
（4）工作环境：无易燃、易爆性介质；
（5）电源（电动阀）：AC380V50Hz；
（6）联接方式：两端法兰连接；
（7）工作性能：换向截止。
2 主要技术参数
（1）公称通径：DN100~500；
（2）公称压力：PN1.0MPa~6.3MPa；
（3）操作方式：电动；气动:

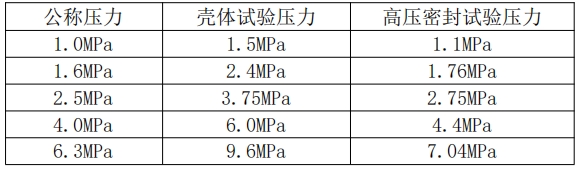

（4）常温下水压试验压力按下表规定：
三、采用主要标准：
1、设计制造按 GB12237-2007 标准规定
2、检验和试验按 ZBJ16006-90 规定
3、法兰尺寸按 GB9113.1-2000~GB9113.13-2000 规定
4、结构长度按企业标准 Q/PDJ001-2001 规定
5、标志按 GB12220-2015 规定

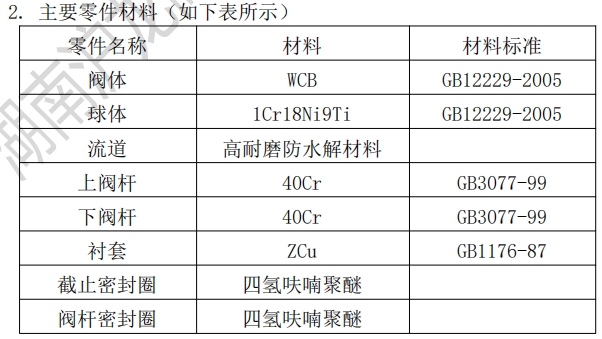

四、三通球阀结构和主要零件材料
1.该阀门由阀门电动装置和阀门工作部分组成。电动装置的型号为 DQA 型， 该型是一种部分回转型阀门电动装置，它是由多回转阀门电动装置与 WJ 型减速 器叠加组合而成，这种电动装置可完成 0-120°回转，适用于球阀、三通球阀的 控制。DQA 型阀门电动装置主要由阀门专用电机、传动机构、控制机构、手电 动切换机构、限位机构和电气部分组成。应强调说明的是该型电动装置所用电动 机为短时工作制，额定持续工作时间为 10 分钟。HLQ 系列电动三通球阀与电动 装置配套的安装方法、使用注意事项和调整方法，请参看 DQA 型阀门电动装置 使用说明书。 阀门工作机制主要由阀体、阀球、上阀杆、下阀杆、阀杆轴、截止密封圈、 阀杆密封环、各类联接件和密封件组成，其结构及安装尺寸图。
五、外形及安装尺寸：

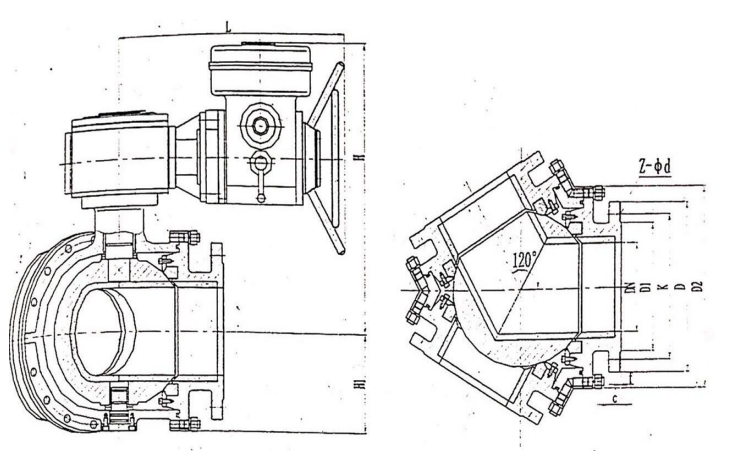

见 HLQ 系列耐磨三通球阀结构及安装尺寸图
六、阀门的安装和使用
1. 安装前的检查：
a. 首先应核对阀门标志，看是否符合使用要求；
b. 检查流道和阀体内腔，严禁砂石、金属物等硬物进入，以免在开关过程 中划伤球体表面和损坏密封圈。 c. 安装前应先接通电源试开一次，以检验换向是否灵活可靠。“A 向”“B 向”为下流道（即出口）。
2. 阀门在使用期间应定期检查，要求每运行六个月应清理阀门内积灰及污 垢，发现故障及时排除。
3. 阀门在系统运行中，换向时必须到位，使指示箭头指抽“A 向通”或“B 向通”，切不可做节流用，否则，不但达不到换向的目的，且严重影响阀门的使 用寿命。
4. 在换向过程中，若感觉运转不灵，有障碍时，不要加大扭矩（或加长力 臂）强转，应立即停止操作，以免损坏其它机件，此时应切断电源，分解阀门进 行检查，排除故障后再投入进行。
5. 阀门的换向执行机构，一般采用阀门的电动装置，其限位装置和指示部 分，出厂前已调整好，用户请勿随意调整，若确需调整时，请参阅 DQA 型阀门 电动装置使用说明书进行调整。
6. 凡电动三通球阀的安装使用，均应按 DQA 型阀门电动装置使用说明书 进行。
七、阀门的保养与维修
1、阀门的保养HLQ 系列耐磨三通球阀使用说明书 湖南沪龙阀门有限公司 - 6 - a. 各转动部位应定期加注润滑脂，以保证运转灵活，延长使用寿命； b. 应定期检查换向指示是否准确、到位，限位螺钉是否松动，如发现指示不准 确，应按说明书及时高速限位螺钉。 c. 在运行进程中，每转一次方向后应打开阀门的排污丝堵（见附图），用清水将 腔内的沉淀物冲洗干净，然后再拧紧排污丝堵。 d. 要保持阀门的清洁、美观、指示箭头清楚明显。
2、阀门的检修
a. 本阀每运行六个月应进行一次检修，分解时应记准各零件的安装位置，以防 发生错位现象。分解后，首先应将零件清洗干净，然后再检查各件是否损伤，如 有损伤件应及时更换，以免发生事故；
b. 应认真检查密封圈与球体接触的密封面，如有划伤或损伤应及时更换，以防 出现渗漏；
c. 检查球体的不锈钢表面，如有损伤应及时修整；
d. 检查上下阀杆密封圈，如有损坏应更换；
e. 检查阀杆与衬套的回转面，完好时清洗主润滑油，如有损坏应更换；
f. 检查各传动件的磨损情况，磨损严重者应更换，检查调整好限位螺栓；
g. 检查力矩控制机构，开度指示机构、计数器等部件是否准确有效，电气部分 是否安全可靠，如有问题请按说明书进行调整，但切记不可按错相序。
八、订货须知
用户订货时请按如下内容提供要求：
1、输送介质 （1）名称 （2）成分 （3）工作温度
2、阀门型号规格： （1）公称通径 （2）工作压力 （3）联接方式 （4）结构长度
3、驱动方式： （1）手动 （2）电动 （3）气动
