动态平衡电动调节阀

产品特点

与压力无关的流量控制

独立的隔膜腔室控制机构

具有良好的阀权度

流量大小可调

兼有恒定流量和调节流量的功能，节省安装成本

本型阀门在功能上，可以视为可以调节流量的动态平衡阀。电动执行器为调节型输入为0-10V电压，同样的电压输出。可以使阀门的阀盘停留在全开和全关之间的任意位置，其不同开度之间的流量特性为等百分比特性。系统完成安装和调试(由输入0-10V电压控制阀门从全关到全开的开度)后，不论以后支路压差如何变化，都不需要再次调整阀门。系统设计师在阀门选型时，仅仅需要考虑流量这一个参数，无需计算KV值或阀权度。本型阀门能够对流量自动调整，在系统部分完成时，即可投入使用，工程完成后，无需对本阀再进行流量调整

工作压力等级

PN10   /PN16   /150LB   /10K   /16K

介质、温度

0℃ ~ 100 ℃常温水

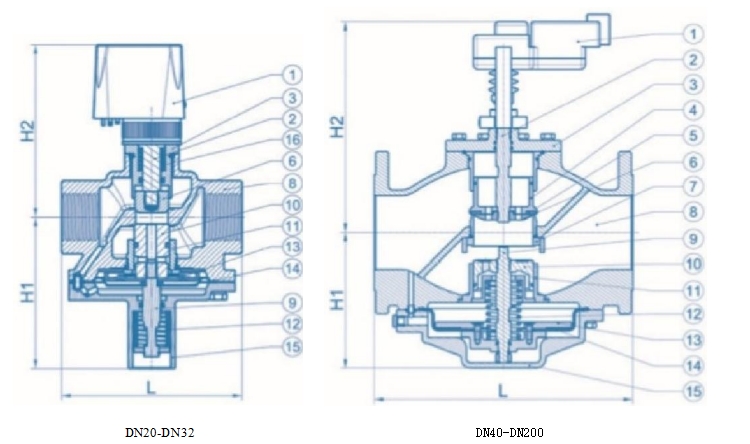

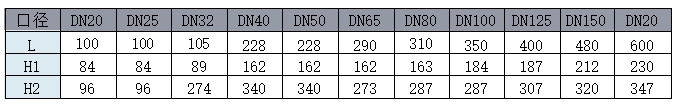

外形尺寸

、

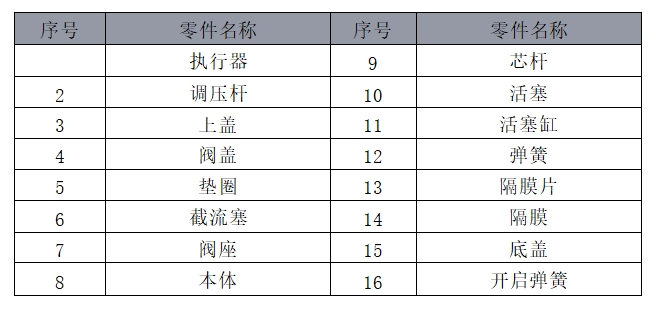

配件列表

工作原理

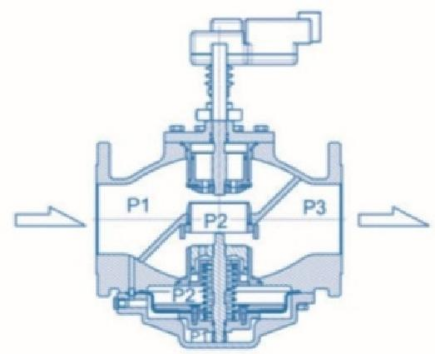

如图所示，入口端的高压P1与隔膜底部气室相通，阀盖在开启一定开度后， P1与阀座内部压力HL2之间会产生一定的压力差，而P2与隔膜上方的气室相通，在这个压力差(P1-P2)下，隔膜带动芯杆与活塞向阀座运动，使阀座出口的水流截面积变小；而弹簧会迫使隔膜并带动活塞向远离阀座的方向运动，二者活塞运动到一定位置后达到平衡。当P1-P3的压差增大时，P1-P2之间的压差同时会增大，迫使隔膜更多地去压缩弹簧，活塞向着阀座运动，但是在弹簧的反抗下，会达到一个新的平衡位置，活塞与阀座之间的水流果是： P1-P2 的压力差维持原来的值恒定不变。即，只要阀盖的开度不变，流过阀门的水流量就不会改变。反之，当P1-P3 的压差减小时，隔膜会带动活塞远离阀座，结果仍然使P1-P2的压差恒定不变。
